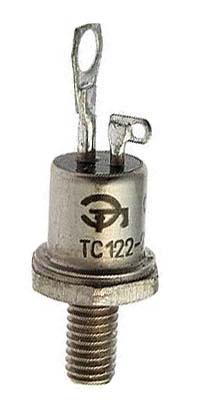

ТС122-25-1

Артикул: 5965
ТС122-25-1- в наличии на складе по 340 руб. Возможны незначительные отличия фактического дизайна изделия от данного изображения
ТС122-25-1

Цена 340 руб.

RUB
Количество для заказа:
- +
Итого: 340 руб.

Описание

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ТС122-25-1 может отличаться в зависимости от года изготовления и от производителя изделия.

Компонент с маркировкой ТС122-25-1 представляет собой симистор (тиристор триодный симметричный) - пятислойный полупроводник штыревого (стержневого) конструктивного исполнения. Устройство предназначается для выполнения задач коммутации в сетях переменного тока преобразователей и силовых установок. В промышленности применяется в радиотехнических и электромеханических изделиях, которые требуют контроля над течением тока. Модель ТС122-25-1 служит для преобразования и регулировки токов величиной до 25А в сетях с напряжением до 100В.

Устройство и принцип действия

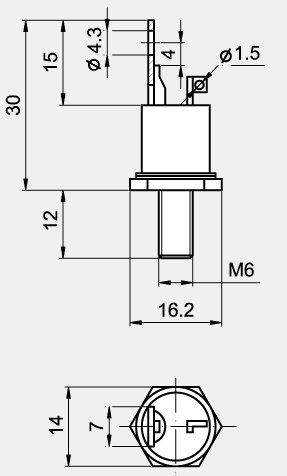

Общий вес изделия составляет 12гр. Конструктивное исполнение корпуса - штыревое. Устройство состоит из металлостеклянного корпуса с резьбовым основанием (шпилька М6), которое выступает в роли анода, и двух жёстких выводов с противоположной стороны (катод и управляющий электрод).

Включение элемента происходит автоматически при подаче тока на управляющий электрод. Характерным отличием симистора от тиристоров других типов является способность проводит ток в обоих направлениях. Симистор продолжает работать до тех пор, пока сила протекающего сквозь него тока больше минимальной величины. С прекращением подачи питания работа симистора завершается автоматически.

Для принудительного теплоотведения и сокращения потерь, симисторы собирают с охладителями марок О121О221, которые присоединяются к устройствам при помощи резьбового соединения. Для оптимального эффекта охлаждения требуется при сборке выдерживать определённое усилие затяжки резьбы.



Технические параметры модели ТС122-25-1

Расшифровка маркировки рассматриваемого изделия выглядит следующим образом:



ТС122-25-12-4-УХЛ2

 ТС - тиристор симметричный;

 1 - группа по конструктивной модификации;

 2 - маркировка диаметра корпуса изделия;

 2 - порядковый номер исполнения конструкции корпуса;

 25 - максимальная величина силы проходящего тока;

 1 - номер класса по показателю повторяющегося напряжения (до 100В);

 4 - порядковый номер группы прибора по скорости увеличения напряжения в закрытом состоянии;

 УХЛ2 - исполнение устройства в зависимости от климатических условий работы.

Каталог интернет-магазина компании «РУЭЛКОМ» содержит широкий выбор электронных компонентов отечественного производства. С его помощью можно выбрать и купить тиристор симметричный ТС122-25-1 и сопутствующие товары по низким ценам.

Рекомендуем посмотреть

Марка Цена руб.

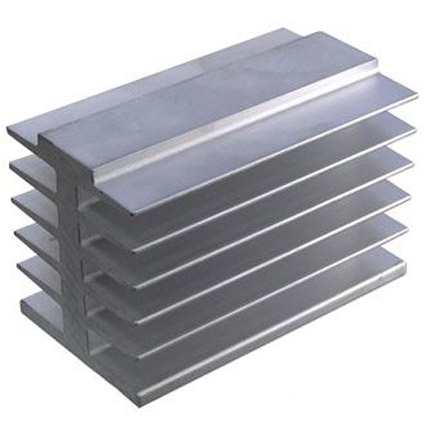

О121-60 О121-60 190

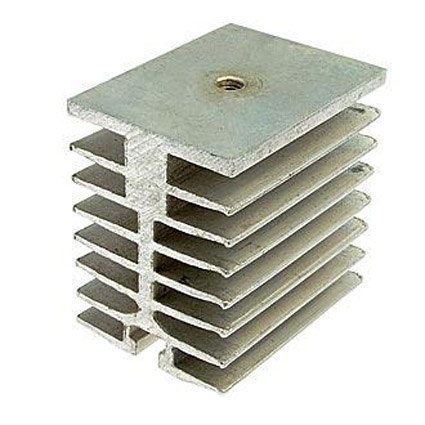

О221-60 О221-60 220
