СИЛОВЫЕ ДИОДЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв)
Наименование товара Цена руб. Количество для заказа
В10-10 В10-10 165
- +
В корзину
В10-11 В10-11 170
- +
В корзину
В10-12 В10-12 180
- +
В корзину
В10-13 В10-13 190
- +
В корзину
В10-14 В10-14 200
- +
В корзину
В10-9 В10-9 150
- +
В корзину

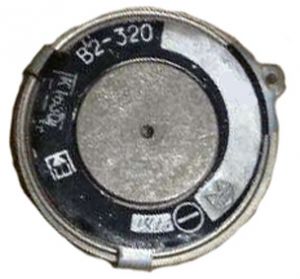

В2-320-32 В2-320-32 1520
- +
В корзину
В2-320-40 В2-320-40 1700
- +
В корзину

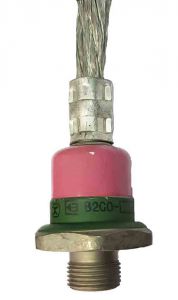

В200-10 В200-10 1270
- +
В корзину
В200-11 В200-11 1300
- +
В корзину
В200-12 В200-12 1360
- +
В корзину
В200-13 В200-13 1400
- +
В корзину
В200-14 В200-14 1430
- +
В корзину
В200-15 В200-15 1510
- +
В корзину
В200-16 В200-16 1600
- +
В корзину
В200-8 В200-8 1150
- +
В корзину
В200-9 В200-9 1200
- +
В корзину

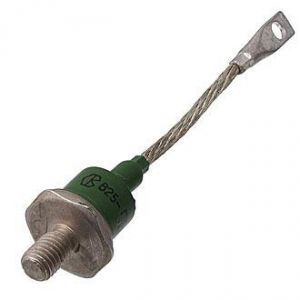

В25-10 В25-10 330
- +
В корзину
В25-11 В25-11 350
- +
В корзину
В25-12 В25-12 370
- +
В корзину

Эксплуатационные характеристики и область применения

Силовые диоды марки Д и В предназначены для выпрямления переменного напряжения низкой частоты. Их принцип действия основан на односторонней проводимости электрического тока через р-n переход, рабочее состояние которого характеризуется подачей на него прямого напряжения.

Для изготовления выпрямительных диодов используется полупроводниковая кристаллическая структура, размещенная в герметичном корпусе для защиты р-n перехода от внешних негативных воздействий. Материал кристалла, а также форма и конструктивные размеры определяются максимальной мощностью рассеивания и силой рабочего тока элемента. Важными параметрами являются диапазон эксплуатационных температур и максимально допустимая средняя мощность, которые обеспечивают заданную надежность при длительной работе прибора. Эта мощность зависит от конструкции диода, а также условий теплоотвода.

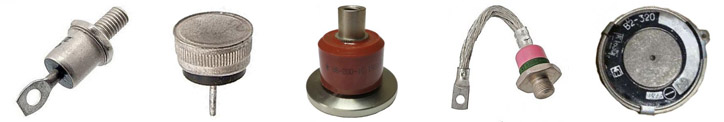

Силовые диоды

Применяются силовые диоды для защиты от коммутационных превышений напряжения, в низковольтных выпрямителях сварочного и гальванического оборудования, источниках электропитания, в сборочных соединениях в виде выпрямительных мостов, а также в преобразователях для промышленности и транспорта.


Конструктивные особенности и большой выбор силовых диодов от ООО "Компания РУЭЛКОМ"

Диоды силовые выпрямительные изготавливаются в штыревом и таблеточном исполнении, а также с фланцевым основанием. В таблеточной конструкции подвод тока осуществляется нажатием токопроводящих пластин к верхнему и нижнему основанию корпуса.

Расход энергии вызывает нагрев р-n перехода, поэтому для поддержания температуры кристалла в допустимых пределах применяют специальные охладители. Штыревой корпус ввинчивается в охладитель, а таблеточный - прижимается к нему.

Купить диоды выпрямительные марки Д и В от ООО "Компания РУЭЛКОМ" можно с максимально допустимым средним прямым током от 10 А до 7100 А и повторяющимся обратным напряжением от 200 В до 4600 В. При обозначении прямой и обратной полярности маркировка с буквой "Х" указывает, что основание (фланец) - катод, без буквы "Х" - анод.

На отдельных страницах нашего каталога для некоторых компонентов, например, диоды В200, предлагаются возможные варианты их замены подобными аналогами, а также рекомендуемые радиаторы и их цена.
