Т171-320-10

Артикул: 7644

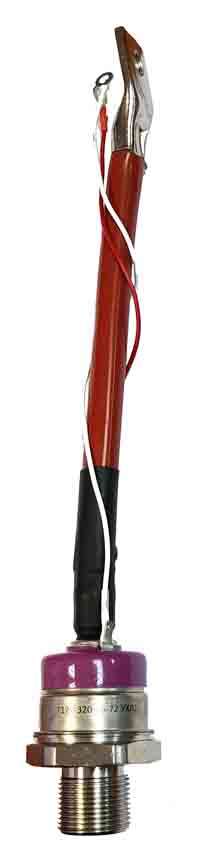

Купить силовой тиристор Т171-320-10 Возможны незначительные отличия фактического дизайна изделия от данного изображения
Т171-320-10 Т171-320-10

Цена 2670 руб.

RUB
Количество для заказа:
- +
Итого: 2670 руб.

Описание

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена Т171-320-10 может отличаться в зависимости от года изготовления и от производителя изделия.

Т171 - тиристор низкочастотный силовой общего назначения, применяется для установки в электротехнических и радиоэлектронных изделиях, которые работают в цепях постоянного и переменного тока. Модель данного тиристора служит для регулировки и преобразования электрического тока значением до 320А с частотой менее 500Гц, работает в цепях с показателями напряжения в пределах от 300В до 1800В.



Устройство и принцип действия

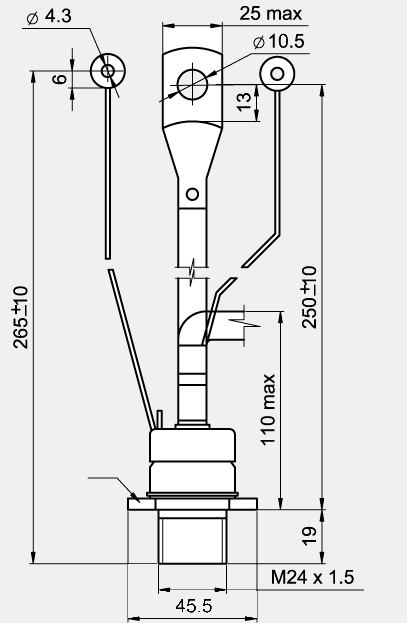

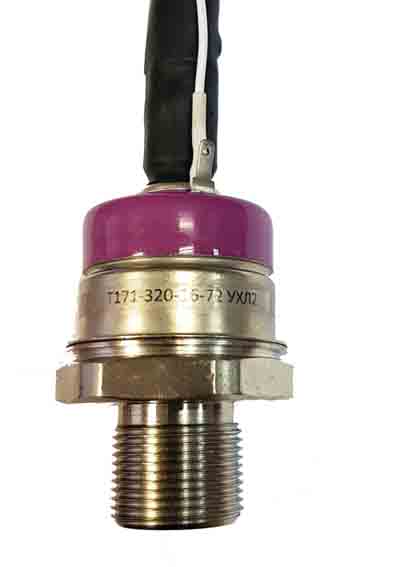

Конструкция тиристора описываемой модели выполнена в штыревом исполнении. Общая масса изделия - 560г. В состав изделия входит герметичный корпус из металлокерамики с резьбовым выводом анода и тремя гибкими выводами, которые представляют собой управляющий электрод, основной и дополнительный катод. Тиристор Т171-320, который работает под действием постоянного или переменного тока, включается при помощи подачи импульсов на управляющий электрод. За счёт этого полупроводник переводится из режима "закрыто" в режим "открыто". Прекращение подачи питания приводит к естественному отключению тиристора.

Технические характеристики устройства

Пример расшифровки обозначения модели Т171-320-10-6-2 УХЛ2 по порядку:

  • "Т" - тиристор;
  • 1 - номер конструкционной модификации устройства;
  • 7 - значение диаметра корпуса в соответствии с ГОСТом 20859.1-89;
  • 1 - штыревой вариант исполнения конструкции;
  • 320 - предельно допустимое значение величины средней силы переменного тока в режиме "открыто";
  • 10 - класс прибора по показателю повторяющегося обратного напряжения (соответствует значению напряжения в 1000В);
  • 6 - номер группы по критическому значению скорости увеличения напряжения в состоянии "закрыто";
  • 2 - классификация по продолжительности выключения;
  • УХЛ2 - умеренные и холодные климатические условия, под защитой от солнца и осадков - климатическая зона, для работы в которой предназначено устройство.

Чтобы предотвратить перегрев тиристора Т171 в процессе работы, рекомендуется применять охладители марки О181О281 и ОМ105. А для улучшения теплопроводности, при установке охладителя покрыть соединение теплопроводящей пастой.

Обширный ассортимент каталога интернет-магазина компании «РУЭЛКОМ» позволяет выбрать тиристоры модели Т171 с необходимыми техническими характеристиками и сопутствующие товары по доступным ценам. Чтобы купить тиристор Т171-320, достаточно добавить товар в корзину и заполнить форму с данными покупателя.
