Т133-320-16

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена Т133-320-16 может отличаться в зависимости от года изготовления и от производителя изделия.

Изделие под маркировкой Т133 представляет собой тиристор низкочастотный с исполнением вида «таблетка». Применяется для установки в изделиях электротехники и радиоэлектроники, работает в цепях постоянного и переменного тока. Предназначается для регулирования и преобразования тока величиной не более 320А и частотой до 500Гц. Значение напряжения в цепи для модели Т133-320-16 должно быть не больше 1600В.

Устройство и принцип действия

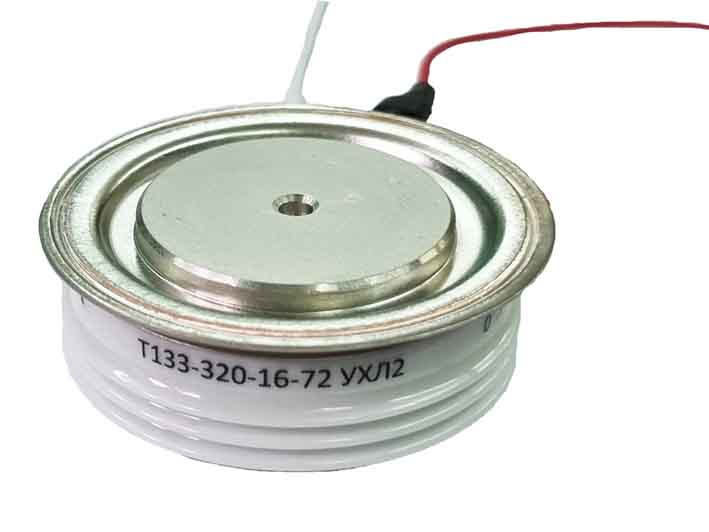

Вес изделия составляет 180г. В конструкцию модели входит таблеточное исполнение герметичного корпуса из металлокерамики. Устройство корпуса подразумевает возможность двустороннего охлаждения: естественного (воздушного) снаружи и принудительного со стороны соединительного торца. Для принудительного отвода тепла рекомендуется применять охладители марок О232, О143, О243, О343, ОМ103 и ОМ104, которые собираются с тиристором Т133-320-16 посредством зажатия. Дополнительное теплоотведение обеспечивается покрытием соединения теплопроводящей пастой.

Изделие оснащено тремя выводами - корпусным (анод) и двумя гибкими (управляющий электрод и катод). При подаче тока на вывод управляющего электрода тиристора Т133-320-16 происходит переход полупроводника из закрытого в открытое состояние, начинается работа устройства по регулировке и преобразованию тока. Выключение питания приводит к отключению тиристора естественным образом.

Расшифровка условного обозначения прибора

Т133-320-16-4-2-УХЛ2

По порядку, слева направо:

• Т - тиристор;

• 1 - порядковый номер конструктивной модификации;

• 3 - величина диаметра корпуса;

• 3 - таблеточное исполнение корпуса;

• 320 - верхнее значение средней силы тока в положении "открыто";

• 16 - класс устройства по значению повторяющегося обратного напряжения (16-й класс - 1600В);

• 4 - порядковый номер группы по критической скорости увеличения напряжения в положении "закрыто" (группа 4 - 200В/мкс);

• 2 - номер группы по времени отключения (группа 2 - 250мкс);

• УХЛ2 - код климатического исполнения (УХЛ2 - для работы в умеренном и холодном климате, под защитой от воздействия солнца и осадков).

ООО «РУЭЛКОМ» предоставляет возможность выбрать тиристор модели Т133-320-16 под технические параметры электрической схемы. Для удобства пользователей все электронные компоненты в каталоге классифицированы и упорядочены, поэтому выбрать нужную модель и купить тиристор Т133-320-16 не составляет труда.
