ФОТОТИРИСТОРЫ

Наименование товара Цена руб. Количество

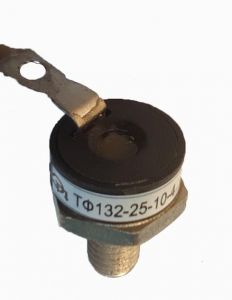

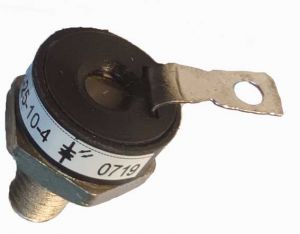

ТФ132-25-10 ТФ132-25-10 1182
В корзину
ТФ132-25-12 ТФ132-25-12 1303
В корзину
ТФ132-25-8 ТФ132-25-8 1071
В корзину
Наименование товара
Цена руб.
Количество

Преимущества и принцип действия фототиристоров

Фототиристор - это полупроводниковый прибор с четырехслойной p-n-p-n структурой, который сочетает в себе свойства тиристора и фотоприемника, при этом способен преобразовывать световую энергию в управляющий импульс. При отсутствии светоизлучающего сигнала, фототиристор закрыт и через него проходит только темновой ток. Открытие происходит при помощи светового потока, который поступает на полупроводниковый p-n слой в корпусе, и создает пары основных носителей электрического заряда. Это приводит к возникновению первичных и общего фототоков. При поступлении освещаемого луча растет эмиттерный ток, а его токовый коэффициент передачи от эмиттера к коллектору является функцией освещенности, которая изменяет ток p-n перехода.

Среди главных достоинств и преимуществ фототиристоров можно выделить следующие особенности:

  • высокая нагрузочная способность при малой мощности сигнала управления;
  • возможность получать необходимый исходный сигнал без дополнительных каскадов усиления;
  • поддержка включенного состояния после снятия сигнала управления;
  • увеличенная чувствительность;
  • высокое быстродействие.

Световое излучение на p-n-p-n структуру имеет такой же результат, как и действие токового значения управляющего электрода у обычных тиристоров, но световое управление не имеет гальванической связи с силовыми элементами и позволяет использовать управляющий импульс для других целей, например, для установки необходимой чувствительности или температурной стабилизации.

Назначение и выбор фототиристоров ТФ132

Изначально фототиристор ТФ 132, содержащий полупроводниковый компонент оптотиристора ТО132, был разработан для работы в схемах дуговой защиты контактно-распределительного оборудования. Успешное его применение было реализовано в дальнейшем в высоковольтной электроаппаратуре.

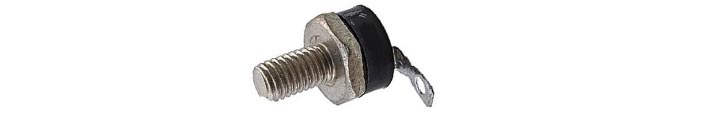

фототиристоры

Области применения фототиристоров разнообразны: автоматическое управление, контроль производственных процессов, схемы импульсной техники, а также силовые схемы непрерывного действия, которые используют в своем составе фототиристоры. Практически они могут использоваться в любых электрических схемах: мультивибраторы, компенсаторы реактивной мощности, генераторы, усилители, схемы задержки, высоковольтные разновидности электроприводов и тому подобные.

Купить фототиристор ТФ со значением среднего тока в открытом состоянии 25 А и обратным повторяющимся напряжением от 800 В до 1200 В можно на сайте ООО "Компания РУЭЛКОМ" при оформлении заявки на заказ данного товара.
