ТС142-80-12

Артикул: 1877

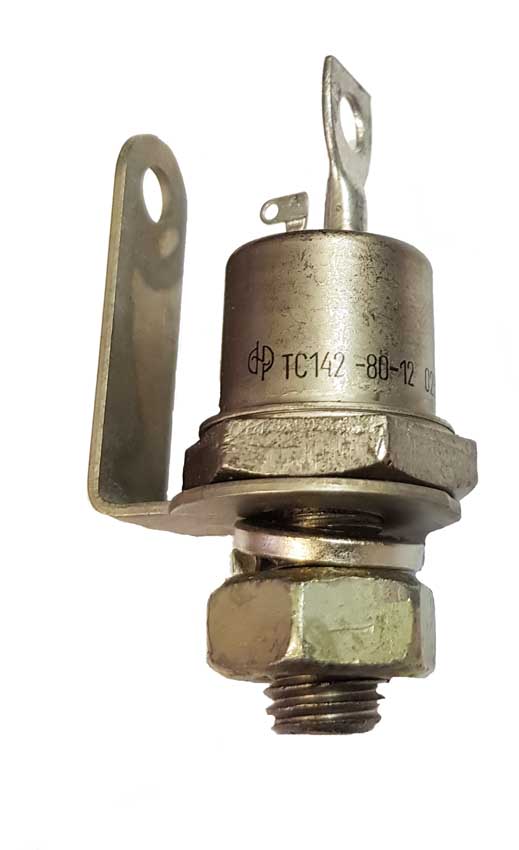

ТС142-80-12- в наличии на складе по 1720 руб. Возможны незначительные отличия фактического дизайна изделия от данного изображения
ТС142-80-12

Цена 1720 руб.

RUB
Количество для заказа:
- +
Итого: 1720 руб.

Описание

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ТС142-80-12 может отличаться в зависимости от года изготовления и от производителя изделия.

Симистор марки ТС142-80 представляет собой полупроводник, состоящий из пяти слоев. При подаче аналогового или импульсного сигнала на определенный слой (управляющий электрод), полупроводник из закрытого состояния переходит в открытое и наоборот. В открытом состоянии ток протекает в обоих направлениях, в этом состоит отличие от тиристора. Средний ток в открытом состоянии 80А. Повторяющееся обратное напряжение 1200В. Масса симистора ТС142 составляет 50г. Для рассеивания тепла при работе симистора используются охладители (радиаторы) марок: О141О151, О541.



Обозначение маркировки симметричного тиристора:

ТС 142 - 80 - 12 - 4 - - УХЛ2
1 2   3   4   5 6   7



1. ТС- Тиристор симметричный
2. Конструктивное исполнение
3. Средний ток в открытом состоянии, A
4. Класс по напряжению
5. Группа по критической скорости нарастания напряжения в закрытом состоянии
6. Группа по времени выключения
7. Климатическое исполнение по ГОСТ 15150: УХЛ2, Т





Условные обозначения классов приборов по ГОСТ 20859.1-89 "Приборы полупроводниковые силовые"

Класс по напр.    1    2    3    4    5    6 ...    50    52    54    56    58    60    62    65
 Urrm, Udrm(В) 100  200  300  400  500  600  ... 5000  5200  5400  5600  5800  6000  6200  6500
